EC-80P（Portable）
非破壊（渦電流法）によるハンディタイプ抵抗率、シート抵抗測定器
製品の特長・機能

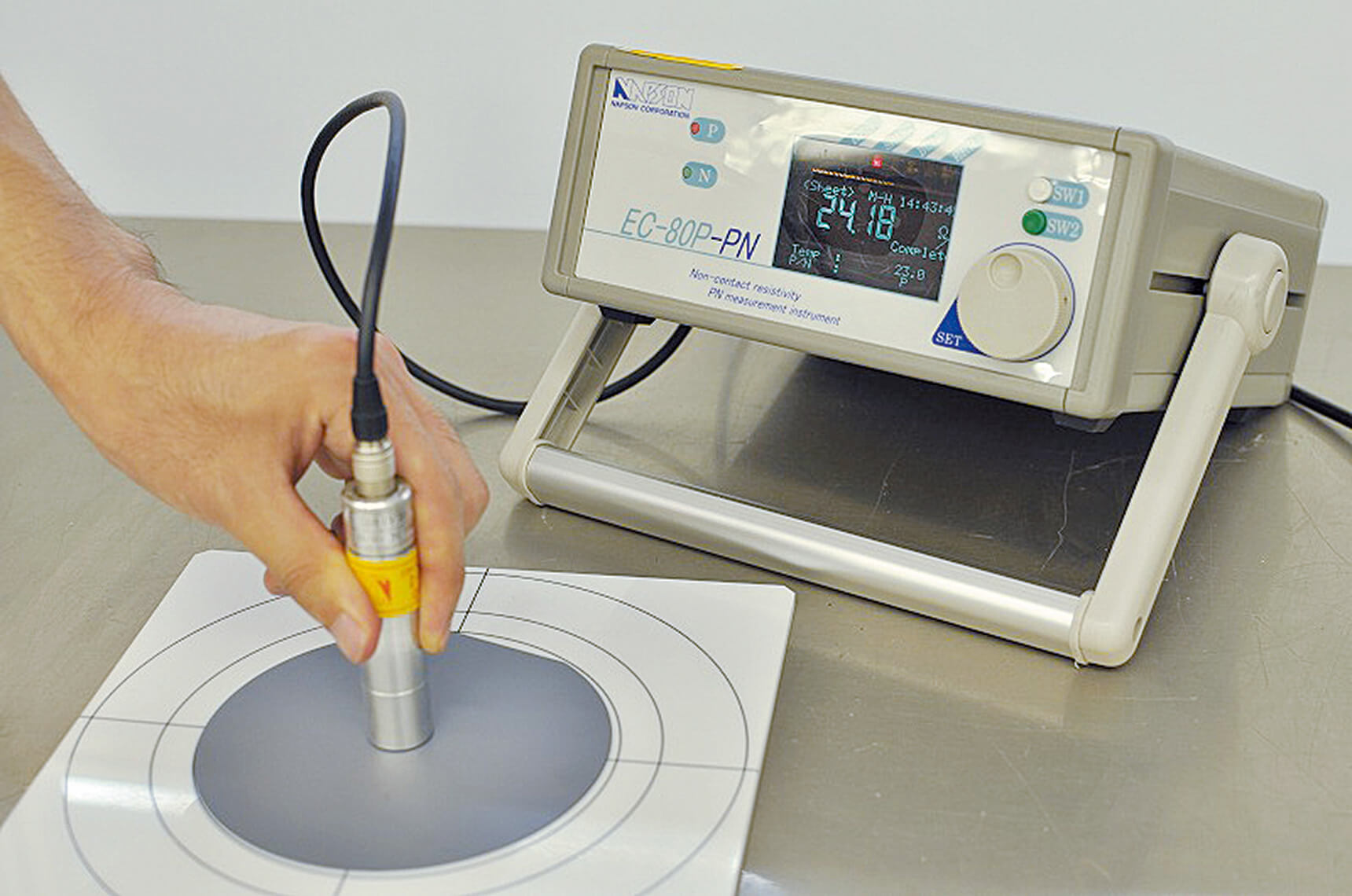

ハンディプローブを簡易接触させるだけで、抵抗測定が可能
- 抵抗率、シート抵抗測定モードを簡単に切り替え
- JOGダイアルによる簡単な測定条件設定
- コネクター接続の抵抗測定プローブは交換可能なため、幅広い抵抗レンジに対応（抵抗プローブ：最大2本＋PN判定プローブを使用可能）
動画解説
測定仕様
測定対象
- 半導体・太陽電池材料関連（シリコン、ポリシリコン、SiCなど）
- 新素材・機能性材料関連（カーボンナノチューブ、DLC、グラフェン、銀ナノワイヤーなど）
- 導電性薄膜関連（メタル、ITOなど）
- 化合物半導体関連（GaAs Epi, GaN Epi, InP, Gaなど）
- その他（※お問い合わせください）
対象のサイズ
サンプルサイズ、形状を問わずに測定可能（但し20mmφより大きく、かつ平面が出ているもの）
測定レンジ
［抵抗率］1m～200Ω･cm
（*全プローブタイプの合計範囲／厚さ500umの場合）
［シート抵抗］10m～3kΩ/sq
（*全プローブタイプの合計範囲）
*プローブタイプごとの測定レンジは以下をご参照ください。
（1）Low：0.01～0.5Ω/□（0.001～0.05Ω·cm）
（2）Middle：0.5～10Ω/□（0.05～0.5Ω·cm）
（3）High：10～1,000Ω/□（0.5～60Ω·cm）
（4）S-High：1,000～3,000Ω/□（60～200Ω·cm）
（5）Solar Wafer：5～500Ω/□（0.2～15Ω·cm）
製品サイズ
- 本体：W255×D275×H95mm、4kg
- プローブ部：20mmΦ×80mm
