DUORES［デュオレス］
4探針法＆非破壊（渦電流法）両プローブ対応 ハンディタイプシート抵抗測定器
製品の特長・機能
持ち運びも測定実施も簡単なハンディタイプシート抵抗測定器
測定対象に合わせ、2種のプローブ（非破壊式・接触式）を交換可能
- 2種のプローブ（非破壊式・接触式）を交換使用できる、世界初のハンディタイプシート抵抗測定器
- プローブを載せるだけ／当てるだけで自動測定
- バッテリー連続操作可能時間：24時間（*電池使用の場合）
- 表示データ件数：最大100件（*直近のデータから表示）
- 保存データ件数：最大50,000件（*専用ソフトウェア表示）
- 測定データ転送機能：USB-Mini
- ディスプレイ：表示単位3種（Ω/□, S/□, n/m［金属膜厚換算］)、4桁浮動少数点（0.000～9999）
*本体＋非破壊式プローブのみ、本体＋接触式プローブのみでも販売しております。
動画解説
測定仕様
測定対象
フィルム、ガラス上の薄膜など。
測定レンジ内であれば、原則として、どんなサンプルでも測定可能です。
- 薄膜材（ITO, TCOなど）
- Low-E-Glass
- カーボンナノチューブ、グラフェン材
- 金属材（ナノワイヤ、グリッド、メッシュ）
- その他
対象のサイズ
サイズ、厚さによらず測定可能
（*各プローブの測定スポットサイズ以上のもの）
＜測定スポット＞

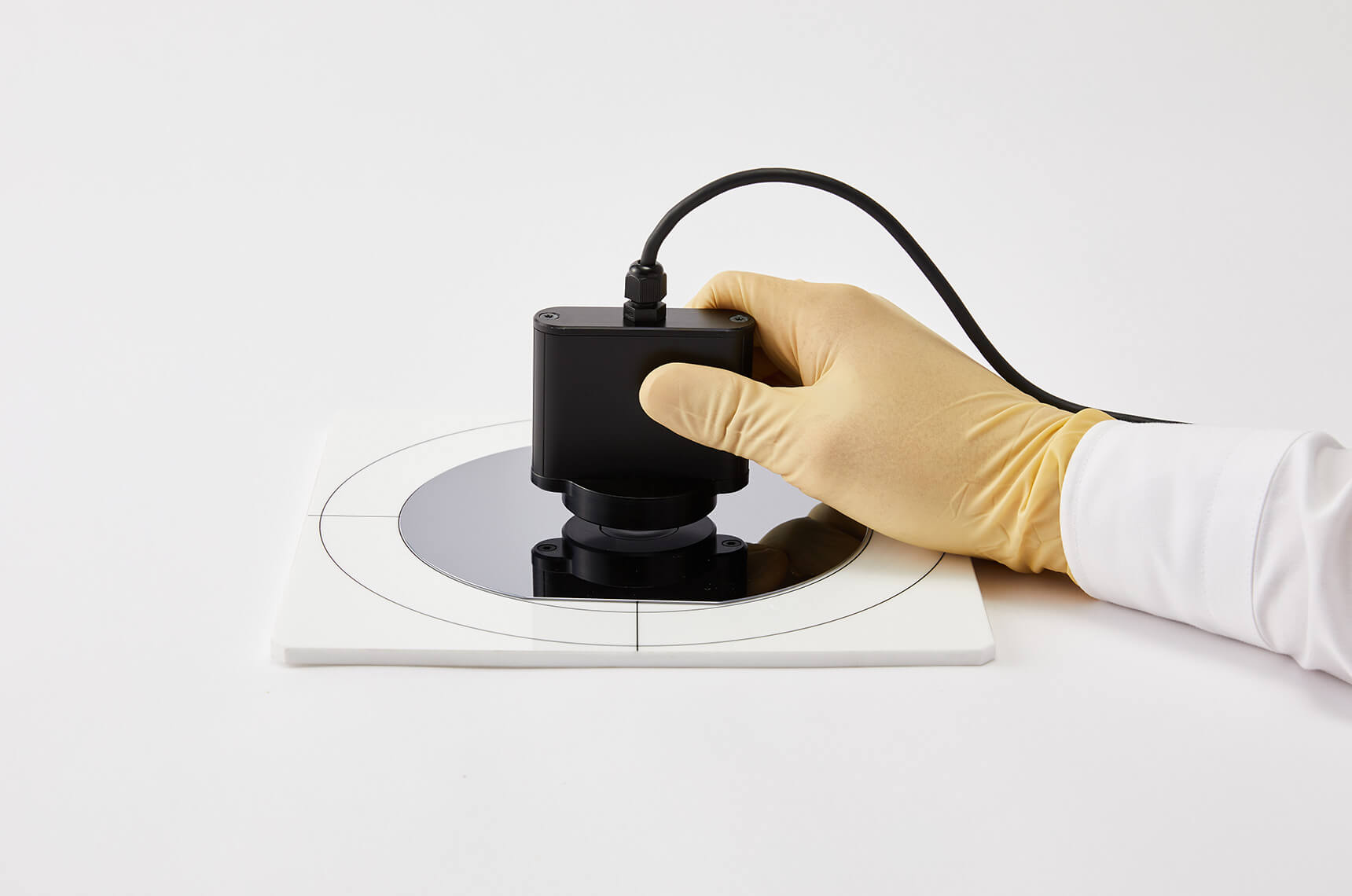

- 非破壊式プローブ（渦電流式）：φ25mm
- 接触式プローブ（4探針式）：9mm（針間3mm）
測定レンジ
- 非破壊式プローブ（渦電流法）：0.5-200Ω/sq
- 接触式プローブ（4探針法）：0.001-4,000Ω/sq
製品サイズ
＜ハンディユニット（DUORES®本体）＞
W100×D32×H210mm
約350g 電池含まず
＜非破壊式プローブ＞
W70×D20×H70
約170g
＜接触式プローブ＞
W40×D15×H50
約85g
